Цифровой многоканальный комплекс Элодиум

Система «Элодиум» позволяет работать в двух режимах: многоканальной станции и многоканального ретранслятора.

В режиме многоканальной станции  обеспечивается оперативная радиосвязь всех групп абонентов с непосредственным участием диспетчера. Между группами (машинист-составитель) вводится частотное разделение. Абоненты в разных группах могут вести переговоры одновременно, не мешая друг другу. Диспетчер прослушивает все переговоры в группах и имеет возможность оперативно устанавливать связь с любым абонентом любой группы. В системе предусмотрена  организация до 16 независимых каналов.

В режиме ретранслятора  при свободном канале его занимает первый абонент, вставший на передачу. Переговоры диспетчера с абонентом выбранной группой слышат все абоненты радиосети. Диспетчер имеет абсолютный приоритет при передаче информации абонентам.

При возникновении внештатной ситуации абоненты системы «Элодиум» могут использовать заранее определенный канал экстренной связи, позволяющий связаться с диспетчером.

Оперативное управление комплексом «Элодиум» осуществляется диспетчером с помощью уникального удалённого  пульта ДУ с возможностью контроля всех переговоров в сети. Устройства системы обладают высоким уровнем  помехозащищённости, модульная конструкция обеспечивает высокий уровень ремонтопригодности и оперативной взаимозаменяемости, блок многоканального приёма обладает небольшими габаритами и весом - стандарт Евромеханика 3U.

Вышеперечисленные возможности достигаются за счет применения уникальных алгоритмов обработки сигналов, введения алгоритма акустического шумоподавления и автоматической регулировки усиления, а также других высокотехнологичных решений, разработанных нашими специалистами.

В условиях железных дорог, при наличии высоковольтных линий электропередач и металлических конструкций, при использовании оборудования «Элодиум» дальность и надежность  связи с радиостанциями портативного исполнения значительно увеличивается, за счет применения удаленного передатчика со 100% рабочим циклом, при номинальной выходной мощности составляющей 10Вт.

 На сегодняшний день аналогичного оборудования на железнодорожном транспорте в мире не существует

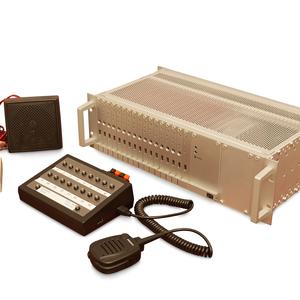

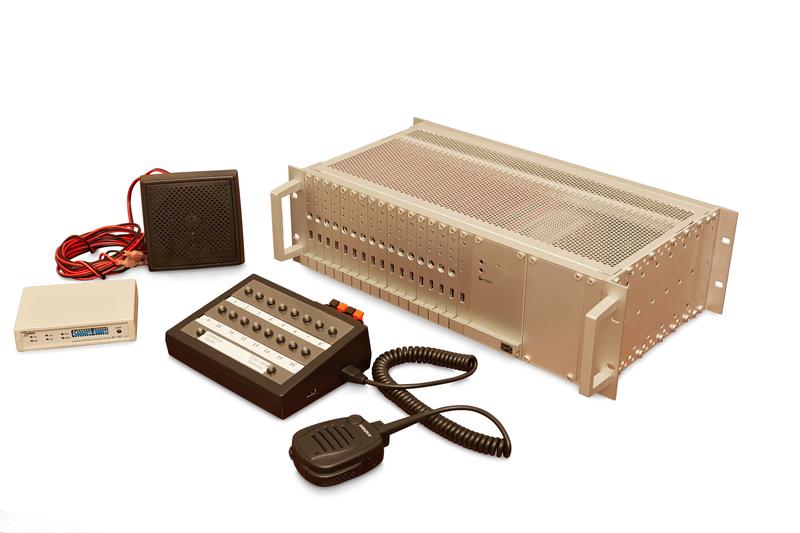

Блок многоканального приёма

В состав блока входят оперативно съёмные модули в количестве до 16шт, а также блок вторичного питания и блок контроллера.

Интегрированный антенный сплиттер позволяет использовать только одну приёмную антенну для всех 16 независимых приёмников.

Каждый приёмник имеет гальванически развязанный аудио выход на аппаратуру регистрации переговоров.

Чувствительность не хуже 0.25мкВ BERR 5% в цифровом режиме;

Чувствительность не хуже 0.22мкВ SINAD 12dB в аналоговом режиме.

Корзина 3U, крепление в стандартную телекоммуникационную стойку.

К блоку подключаются дистанционный пульт ДУ, удалённый передатчик.

С использованием DSL модемов Zelax M-160Д1 допускается вынос блоков удалённого передатчика и пульта ДУ на расстояние до 5км.

Питание блока 220В 50Hz.

Блок удалённого передатчика

Удалённый передатчик рассчитан на передачу речевых сообщений от диспетчера, а так же принимаемых речевых сообщений в режиме ретранслятора.

Выходная мощность регулируемая до 35 Ватт (100% рабочий цикл).

Питание передатчика +12В, 15А.
